ИРС-7
Узконаправленные излучающие диоды
ИРС-7-870-4, ИРС-7-870-4-М 870 нм /4°/
Высокоэффективные излучающие диоды ИК-диапазона изготовлены на основе гетероструктуры алюминий-галий-мышьяк с прозрачной подложкой (TS AlGaAs). Излучающий кристалл представляет собой светоотражающую мезаструктуру. Обе контактные площадки (к п- и р- областям структуры) из сплава на основе золота расположены на тыльной поверхности мезаструктуры, что обеспечивает высокую внешнюю квантовую эффективность и однородность тела свечения, В модификации ИРС-7-870-М р-контакт припаян на специальный медный теплоотвод, что позволяет работать при больших прямых токах. Электрические и оптические характеристики излучающих диодов ИРС-7 приведены в таблице.
Достоинства
Высокоэффективная двойная гетероструктура с прозрачной подложкой. Высокая однородность тела свечения. Узкая диаграмма направленности. Высокая интенсивность излучения.
Приборы изготавливаются с металлическим теплоотводом и закрепляются на радиаторе с помощью резьбового соединения ИРС-7-870-4-М. Возможна поставка с согласованным по углу излучения и спектру фотоприёмником.

Области применения
Направленная оптическая связь по открытому каналу и дистанционное управление.
Подсветка в ближнем ИК-диапазоне.
Лучевые системы охранной сигнализации
Предельные эксплутационные данные
(Токр=25°С)
Постоянный прямой ток1 (ИРС-7-870) .... 140 мА
Постоянный прямой ток1,2 (ИРС-7-870-М) 300 мА
Импульсный ток Тд=10мкс, Q^ 100 ...... 1500 мА
Рассеиваемая мощность (ИРС-7-870) ..... 300 мВт
Рассеиваемая мощность (ИРС-7-870-М) . 700 мВт
Температура хранения................ -60°С - +85°С
Диапазон рабочих температур ...... -60°С - +75°С
Тепловое сопротивление р-п переход-окружающая среда..…. 150 "С/Вт (50 °С/Вт для ИРС-7-870-М)
1. Снижается линейно при температуре выше 55°С с коэффициентом 3 мА/°С (6 мА/°С для ИРС-7-870М)
2. При использовании внешнего радиатора площадью не менее 20 см2

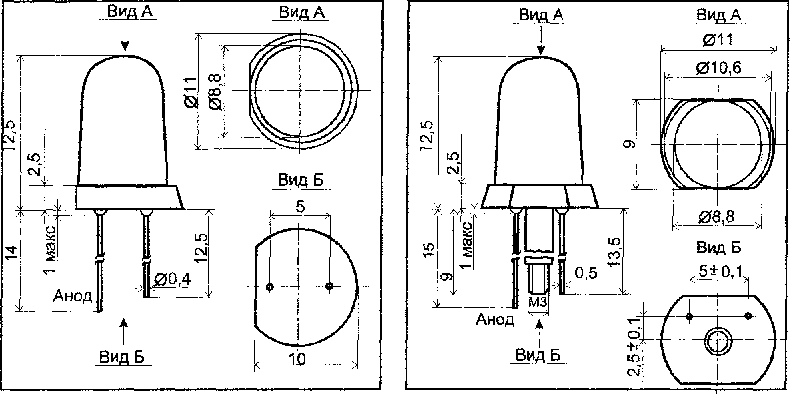

Габаритные размеры
ИРС-7-870-4 ИРС-7-870-4-М
