- ИРС-4
- Высокоэффективные ИК-излучающие модули.
- ИРС-4-800-30, ИРС-4-800-100, ИРС-4-870-30, ИРС-4-870-100
- 800 нм, 870 нм /30°, 100°/
|
| Высокоэффективные
излучающие модули сконструированы специально
для построения массивов ИК-подсветки
произвольной
конфигурации. Модули состоят из четырех
излучающих линеек с независимыми выводами
питания. Линейки припаяны к металлическому
теплоотводу. Каждая линейка содержит пять
диодов, включенных последовательно Каждый диод в
линейке имеет собственную нишу. Электрические и
оптические характеристики излучающих модулей
ИРС-4-800-30, ИPC-4-800-100,
ИРС-4-870-30, ИРС-4-870-100 приведены в таблице. |
- Достоинства
- • Высокоэффективные
ИК-излучающие модули с высокой плотностью
расположения излучающих диодов для создания
мощных источников ИК-подсветки произвольной
конфигурации
- • Для обеспечения
эффективного теллоотвода все четыре линейки
излучающих диодов крепятся на металлическом
основании
- • Полная излучаемая
мощность модуля 1 Вт
-
- Области применения
- Освещение объектов и
больших помещений в ближней ИК-области
|
- Предельные эксплутационные данные
- (Токр=25°С)
-
- Постоянные прямой ток1,2,3 ….. 250 мА
- Импульсный ток tи =10 мкс, Q>100 …. 2, 0 А
- Рассеиваемая мощность
…....... 10 Вт
- Температура хранения ......
...... -60°С - +85°C
- Диапазон рабочих
температур. -60°С -+ 75°С
- 1. Указанные величины
относятся к одной ИК-линейке модуля Полный
прямой ток модуля 1А.
- 2. Снижается линейно при
температуре выше 55°С с коэффициентом 10 мА /°С на
каждую линейку.
- 3. При использовании
внешнего радиатора площадью более 100 см2
|

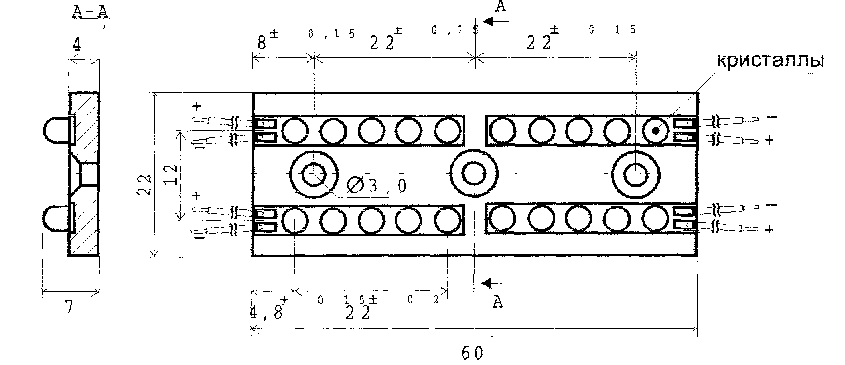

| Габаритные
размеры

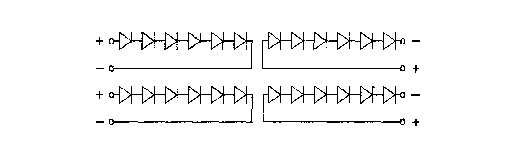

Схема соединения излучающих кристаллов
Внешние гибкие выводы:
Анодные выводы имеют красный или розовый цвет,
катодные - серый или черный. Длина выводов не
менее 100 мм. Длина залуженных выводов не менее 5 мм
|
|
