- ИРС-3
Сверхмощные излучающие
сборки.
ИРС-3-655, ИРС-3-685,
ИРС-3-800, ИРС-3-870
655 нм, 685 нм, 800 нм, 870 нм
/40°, 100°/
|
| Сверхмощные излучающие сборки
красного и ИК-диапазона состоят из 12 кристаллов,
соединенных последовательно/параллельно (см.
схему соединения) и собранных на специальной
кремниевой подложке с изолирующим слоем SiO2. Кремниевая подложка
припаяна к металлическому корпусу для
достижения эффективного теплоотвода. Сборки
могут быть использованы для наружных применений,
например, в качестве элементов крупномасштабных
табло, и в системах ИК-подсветки. Электрические и
оптические характеристики излучающих сборок
ИРС-3 приведены в таблице. |
- Достоинства
- Многоэлементная
излучающая сборка,
содержащая 12 кристаллов.
- Приборы изготавливаются в
специальном металлическом корпусе для установки
на радиаторе.
- Повышенная мощность
излучения
-
- Области применения
- Подсветка в красном и
ближнем ИК-диапазонах
|
- Предельные эксплутационные данные
- (Токр=25°С)
- Постоянный прямой ток1,2 (красные) .
300 мА
- Постоянный прямой ток1,2 (ИК) .....…. 400
мА
- Импульсный ток tи =10 мкс, Q>100 …. 2500 мА
- Рассеиваемая мощность1...................
.....4000 мВт
- Температура хранения -60°С -+ 85° С
- Диапазон рабочих
температур.. -60°С -+ 75°С
- Тепловое сопротивление р-п
переход-окружающая среда...... 20 С/Вт
- 1. При использовании
внешнего радиатора площадью более 50 см2
- 2. Снижается линейно при
температуре выше 55°^ с коэффициентом 10 мА/°С
|

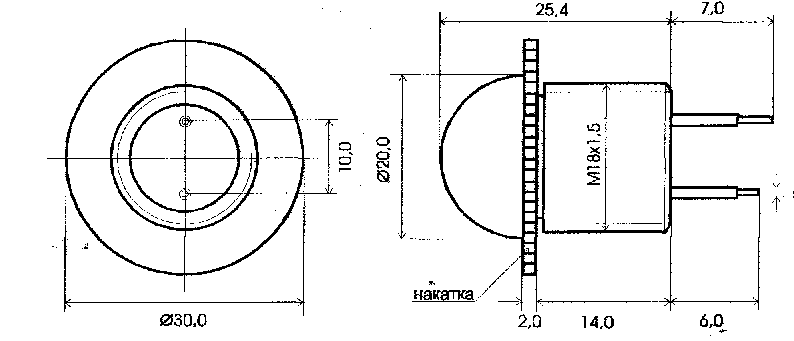

| Габаритные
размеры

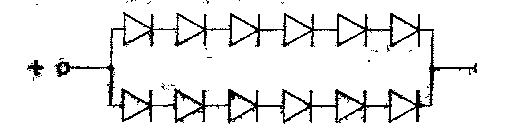

Схема соединения излучающих кристаллов
|
|
