- ИРС-1
- Высокоэффективные излучающие диоды.
- ИРС-1-655, ИРС-1-685, ИРС-1-800, ИРС-1-870, ИРС-1-890Б
- 655 нм, 685 нм, 800 нм, 870 нм, 890 нм
/15°, 40°, 90°/
|
| Высокоэффективные
излучающие диоды видимого и ИК-диапазонов в
металло-полимерном корпусе изготовлены на
основе гетероструктуры алюминий-галий-мышьяк с
прозрачной подложкой (TS AlGaAs). Излучающий кристалл
представляет собой светоотражающую
мезаструктуру с диаметром тела свечения 300 мкм.
Контактные площадки из сплава на основе золота (к
n- и р-
областям структуры) расположены на тыльной
поверхности мезаструктуры и для достижения
низких значений электрического и теплового
сопротивления припаяны к соответствующим
металлическим электродам коммутационной платы
(подложка из оксидированного кремния). Верхняя
поверхность кристалла не содержит электродов и
представляет собой однородную излучающую
область. Излучающий диод обладает высоким
квантовым выходом излучения и позволяет
пропускать большие прямые токи. Электрические и
оптические характеристики излучающих диодов
ИРС-1 приведены в таблице. |
- Достоинства
- Высокоэффективная структура с прозрачной
подложкой
- Высокая однородность тела свечения
- Высокая мощность излучения
- Повышенная временная стабильность основных
параметров
-
- Области применения
- Индикация (ИРС1-655)
- Подсветка, оптическая связь и дистанционное
управление (ИРС-1-685, ИРС-1-800, ИРС-1-870, ИРС-1-890Б)
|
- Предельные эксплутационные данные
- (Токр=25°С)
- Постоянный прямой ток1,2 (ИК)
……....120 мА
- Постоянный прямой ток2
(красные) ..... 70 мА
- Импульсный ток t =10 мкс,
Q>100… 1500 мА
- Рассеиваемая мощность ....……............ 250 м Вт
- Температура хранения .........… -60°С - +85°С
- Диапазон рабочих температур. -60°С - +75°С
- Тепловое сопротивление р-n
- переход-окружающая среда ................. 300 °С Вт
-
1. Для ИК диодов прямой
постоянный ток может быть увеличен до 180 мА, если
используется внешний радиатор площадью не менее
10 см2
- 2. Снижается линейно при
температуре выше 55°С с коэффициентом 3 мА,/ °С
|

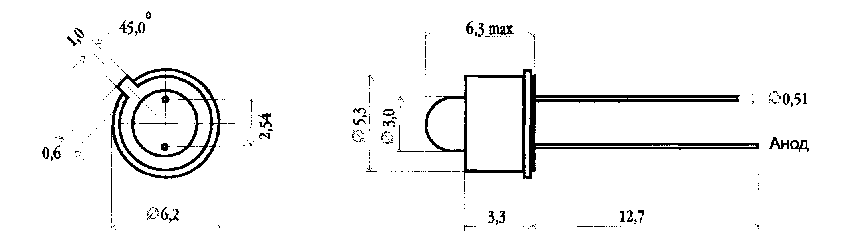

| Габаритные
размеры
|
|
